V型球閥

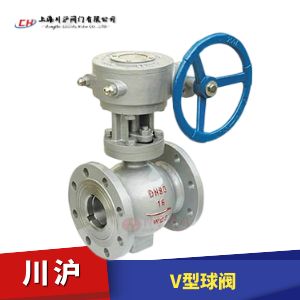

V型球閥圖片
閥體材質 WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑 DN25~500mm
公稱壓力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃)
適用介質 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

V型球閥 型號：VQ40F/VQ40H/VQ40PPL/VQ40Y

V型球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能可靠。球芯與閥座不會產生卡阻或脫離，使用壽命長。球芯上的V形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。

執行機構選型
V型球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動V型球閥（開關型和調節型控制信號4-20mA）和氣動V型球閥（開關型和調節型控制信號4-20mA）

V型球閥 零部件參數

零件名稱 材質
閥體、閥蓋 WCB CF 8
密封圈 2Cr13+氮化 304+氮化
球體 2Cr13+硬格 304+硬格
閥座、閥桿 2Cr13 304
墊片 柔性石墨+不銹鋼 柔性石墨+不銹鋼
雙頭螺柱 35CrMoA 1Cr18Ni9Ti

V型球閥 性能規范

公稱壓力 試驗壓力（MPa) 適用介質 適用溫度
殼體試驗 密封試驗
1.6 2.4 1.76 水、油、氣及高粘度，含纖維、固體顆粒等介質 -28℃～≤550℃
2.5 3.75 2.75
4.0 6.0 4.4
應用規范 連接法蘭 JB79-59????GB9113????HG20592-97????ANSI B16.5
檢驗試驗 JB/T9092-99???????????????API 598

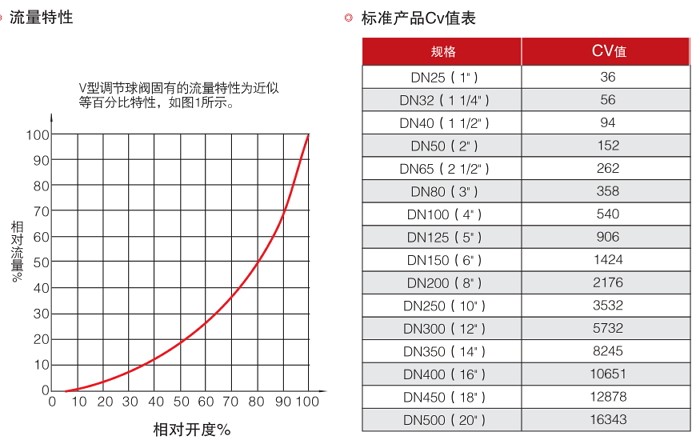

V型球閥 流量特性和額定CV值

流量特性和額定CV值

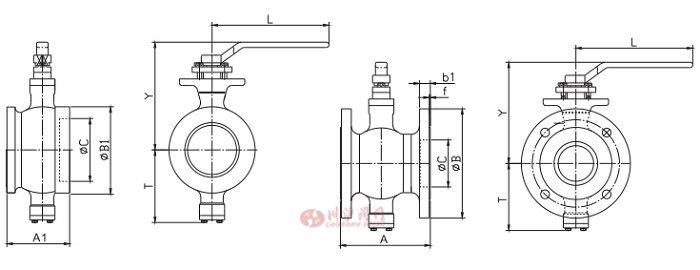

手柄式V型球閥 結構圖

V型球閥結構圖

手柄式V型球閥 安裝尺寸

DN A1 A B1 B C b1 f T Y L
25 60 102 68 115 38 16 2 81 73 150
32 60 102 76 140 45 18 2 86 78 180
40 60 114 84 150 50 18 2 90 80 215
60 75 124 100 165 62 20 2 93 90 230
65 100 145 118 185 77 20 2 108 105 270
80 100 165 132 200 90 20 2 123 118 290
100 115 194 158 220 115 22 2 138 130 330
125 129 194 184 250 134 22 2 148 145 330

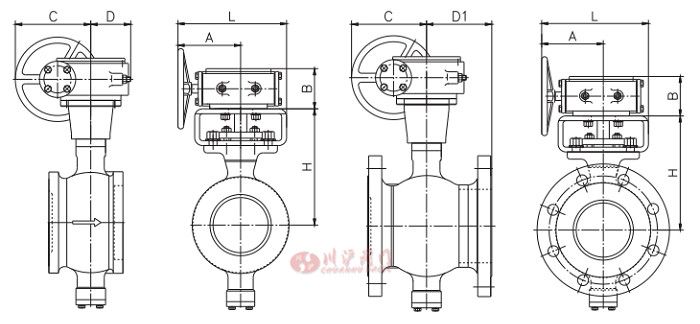

蝸輪式V型球閥 結構圖

V型球閥結構圖

蝸輪式V型球閥 安裝尺寸

DN A L B H C D D1
25 145 200 70 133 170 60 60
32 145 200 70 138 170 60 60
40 145 200 70 140 170 60 60
50 145 200 70 150 170 60 64
65 145 200 70 165 170 60 75
80 145 200 70 178 170 60 90
100 145 200 70 190 170 60 100
125 170 235 74 205 190 75 97
150 170 235 74 235 190 75 120
200 190 265 90 265 220 83 125
250 215 325 100 317 270 106 150
300 215 325 100 362 270   150
350 260 370 125 437 300   180
400 260 370 125 492 300   180
450 260 370 125 570 300   230
500 270 415 130 640 340   280
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要V型球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥（材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄）
  • 超薄球閥
  • 球閥
    超薄球閥（材質不銹鋼、法蘭連接、超薄式球閥、帶手柄）
  • 法蘭球閥
  • 球閥
    法蘭球閥（材質不銹鋼、法蘭連接、國標尺寸、帶手柄）
  • 高壓球閥
  • 球閥
    高壓球閥（材質A105、鍛造、二段式球閥、帶手柄）
  • 三通保溫球閥
  • 球閥
    三通保溫球閥（材質不銹鋼、法蘭連接、保溫型、帶手柄）
  • V型球閥
  • 球閥
    V型球閥（材質碳鋼、法蘭連接、耐磨型、帶安裝支架）
  • 三片式焊接球閥
  • 球閥
    三片式焊接球閥（材質不銹鋼、三片式、對焊連接、帶手柄）
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥（材質不銹鋼、法蘭連接、三片式、帶手柄）

V型球閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

V型球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
